一、1m3/h肝素鈉三效蒸發結晶系統工作原理

1.多效蒸發原理：利用一效產生的二次蒸汽作為二效的加熱源，二效產生的二次蒸汽作為三效的加熱源，如此循環利用蒸汽的潛熱，從而大大提高蒸汽的利用率。

2.結晶過程：肝素鈉溶液在蒸發過程中，隨著水分的不斷蒸發，溶液濃度逐漸升高，當達到飽和濃度后，肝素鈉開始結晶析出。

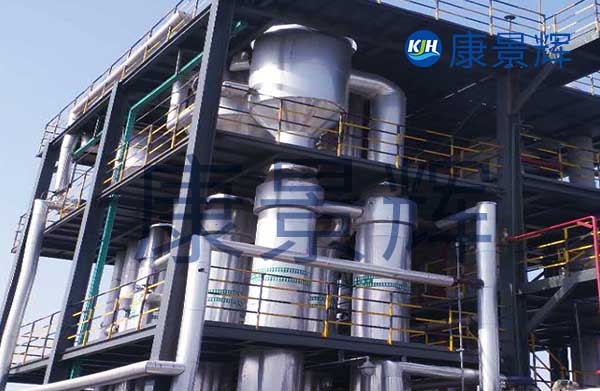

二、1m3/h肝素鈉三效蒸發結晶系統組成

1.加熱器：包括一效、二效和三效加熱器，用于對肝素鈉溶液進行加熱，使其達到蒸發所需的溫度。

2.分離器：與加熱器配套使用，用于實現汽液分離。在分離器中，蒸發后的蒸汽與未蒸發的溶液分離，蒸汽進入下一效的加熱器，溶液則繼續在系統中循環。

3.結晶分離器：通常設置在三效蒸發系統中，用于收集和分離結晶的肝素鈉。

4.冷凝器：用于冷凝二次蒸汽，將其轉化為冷凝水，同時回收蒸汽的熱量。

5.循環泵：包括強制循環泵和自然循環泵等，用于維持溶液在加熱器和分離器之間的循環流動，確保蒸發過程的穩定進行。

6.真空泵：用于維持系統的真空度，降低溶液的沸點，從而降低蒸發溫度，減少能源消耗。

7.進料系統：將肝素鈉溶液送入蒸發系統，通常包括進料泵和預熱器等。

8.出料系統：將結晶后的肝素鈉和濃縮液排出系統，進行后續的處理。

三、肝素鈉三效蒸發結晶系統工藝流程

1.預熱：肝素鈉溶液首先通過進料泵送入冷凝水預熱器，與一效生蒸汽產生的冷凝水進行換熱，提高溶液的溫度。

2.蒸發：預熱后的溶液進入一效加熱器，受熱后噴入一效分離器，水分迅速蒸發，重組份回到加熱器循環加熱。蒸發后的蒸汽進入二效加熱器，作為二效的熱源，溶液在二效和三效中依次進行蒸發濃縮。

3.結晶：當溶液達到飽和濃度后，在三效結晶分離器中結晶析出，結晶后的肝素鈉和濃縮液由出料泵排出。

4.冷凝與排放：各效蒸發產生的二次蒸汽依次進入下一效的加熱器或冷凝器，最終的不凝氣經冷凝器冷凝后，未冷凝的氣體排入尾氣吸收裝置。

四、肝素鈉三效蒸發結晶系統優勢

1.節能快速：通過多效蒸發，充分利用蒸汽的潛熱，大大提高了能源的利用率，降低了能耗。

2.結晶效果好：系統能夠在較低的溫度下進行蒸發結晶，避免了高溫對肝素鈉質量的影響，同時結晶過程穩定，結晶體質量高。

3.自動化程度高：整個系統可配備自動化控制系統，實現對蒸發過程的精確控制，提高生產的穩定性和可靠性。

五、肝素鈉三效蒸發結晶系統應用場景

1.肝素鈉生產：用于從肝素鈉溶液中去除水分，得到高純度的肝素鈉晶體。

2.高鹽廢水處理：對于含有肝素鈉的高鹽廢水，三效蒸發結晶系統可以有效去除水分，回收肝素鈉，同時減少廢水的排放。
